V današnjem hitro{0}}razvijajočem se svetu elektrifikacije in obnovljive energije so baterije postale utripajoče srce inovacij-od električnih vozil (EV) do e-koles, sistemov za shranjevanje energije in pametnih naprav. Vendar pa je preoblikovanje koncepta baterije v zanesljiv izdelek-množične proizvodnje veliko več kot samo tehnična naloga; to je zapleteno inženirsko potovanje, ki zahteva-meddisciplinarno sodelovanje, natančen nadzor in stalno optimizacijo.
Ta članek vas popelje skozi celoten proces razvoja baterije, od prototipa do masovne proizvodnje, in pojasnjuje, kako profesionalni proizvajalci OEM/ODM pretvorijo ideje v resnične, tržno{0}}pripravljene baterijske pakete.
Zakaj je razvoj baterij sistemski inženiring
Razvoj baterij ni preprosto sestavljanje celic v paket. To je proces sistemskega inženiringa, ki združuje elektrokemijo, znanost o materialih, mehansko načrtovanje, elektroniko in proizvodno znanje-.
Uspešna baterija mora vzpostaviti dobro ravnovesje med:
- Zmogljivost: gostota energije, življenjska doba, hitrost polnjenja
- Varnost: toplotna stabilnost, zaščitna oblika, skladnost s certifikati
- Stroški in možnost izdelave: razširljiva zasnova in učinkovitost dobavne verige
V današnjih litij{0}}ionskih in LiFePO₄ ekosistemih vsaka oblikovalska odločitev-od celične kemije do algoritma BMS-vpliva na končne stroške, zmogljivost in varnost. Razumevanje tega ravnotežja-na ravni sistema je ključ do učinkovitega razvoja izdelkov in trajnostne konkurenčnosti.
Faza 1: Opredelitev zahtev in zasnova koncepta
Vsak velik projekt baterije se začne z jasno opredelitvijo, kaj mora izdelek doseči.
Analiza trga in tehničnih zahtev
Različne panoge imajo zelo različne prioritete:
- Baterije za električna vozila: osredotočite se na energijsko gostoto in zmožnost hitrega{0}}polnjenja
- Baterije za e-kolesa ali e-skuterje: dajte prednost velikosti, teži in vzdržljivosti
- Sistemi za shranjevanje energije: poudarjajo življenjsko dobo in stroškovno učinkovitost
- Zabavna elektronika: zahtevajte kompaktnost in varnost
Te tržne potrebe so prevedene v tehnične parametre, kot so nazivna napetost, zmogljivost, notranji upor, življenjska doba, stopnja praznjenja in delovna temperatura. Hkrati morajo razvijalci upoštevati stroškovne omejitve, saj materiali, kot so katodne aktivne snovi (npr. NCM, LFP) in elektroliti, predstavljajo 60–70 % skupnih stroškov.
Konceptna zasnova in validacija izvedljivosti
Ko so definirane ključne specifikacije, inženirji izberejo kemijo celic (LFP za varnost in dolgo življenjsko dobo, NCM za večjo gostoto) ter začnejo 3D modeliranje in oblikovanje prototipa ohišja.
Prvi vzorci so pogosto narejeni s CNC obdelavo ali 3D-tiskanjem, kar ekipam omogoča hitro potrditev strukture, velikosti in toplotne zasnove, preden investirajo v kalupe za množično-proizvodnjo.
Faza 2: Razvoj inženirskega prototipa
Po potrditvi koncepta se projekt premakne v inženirski prototip-most med idejo in proizvodom, ki ga je mogoče izdelati.
Materialni sistem in razvoj elektrod
Ta faza se osredotoča na natančno-uravnavanje katodnih/anodnih formulacij, enakomernost premaza in nadzor gnojevke.
- Katoda: pogosto osnova iz aluminijaste folije; debelina nanosa in gost-stiskanja valjev (3,3–3,5 g/cm³ za NCM) neposredno vplivata na zmogljivost.
- Anoda: baza iz bakrene folije; ravnotežje med vsebnostjo grafita in silicija določa stabilnost cikla.
- Elektrolit: dodatki in koncentracija Li-soli so optimizirani za stabilno tvorbo SEI in nizko impedanco.
Oblikovanje mehanskega in toplotnega upravljanja
Struktura baterije mora zagotavljati togost, izolacijo in učinkovito odvajanje toplote.
Toplotno modeliranje pomaga ohranjati temperaturne razlike znotraj ±2 stopinj znotraj modulov,-ki so kritične za podaljšanje življenjske dobe.
Nekateri napredni paketi vključujejo materiale za-fazno spremembo ali toplotne cevi za nadzor nad ekstremnimi pogoji.
Razvoj sistema za upravljanje baterij (BMS).
BMS deluje kot "možgani" baterije, ki skrbi za varnost, energetsko bilanco in komunikacijo.
Glavne funkcije vključujejo:
Natančna ocena SOC/SOH (z uporabo prilagodljivih Kalmanovih filtrov, napaka manjša ali enaka 3 %)
Uravnoteženje celic za izboljšanje uporabne zmogljivosti
Toplotna usklajenost s hladilnim sistemom
Skladnost s standardi funkcionalne varnosti ISO 26262
Preskušanje -strojne{1}}-zanke (HIL) zagotavlja, da BMS zanesljivo deluje v vseh pogojih napake.
Faza 3: Razvoj procesa in pilotna proizvodnja
Pred serijsko proizvodnjo morajo inženirji potrditi, da je namen načrtovanja mogoče dosledno posnemati v velikem obsegu.
Postopek izdelave elektrod
To vključuje natančen nadzor mešanja gnojevke, premazovanja, sušenja in kalandriranja:
- Optimalna viskoznost brozge zagotavlja enakomeren premaz in oprijem.
- Dvo-stranski premaz poveča pretok, vendar zahteva napreden nadzor napetosti.
- Kalendiranje določa gostoto elektrode; prekomerno stiskanje škoduje življenjski dobi cikla.
Sestavljanje in tvorba celice
Odvisno od faktorja oblike:
- Navite celice so učinkovite za cilindrične formate (hitrost do 4 PPM).
- Zložene celice dosegajo višjo energijsko gostoto in boljšo konsistenco, kar je prednost pri trdnih-zasnovah ali oblikah vrečk.
Procesi oblikovanja in staranja so ključni-postopno polnjenje gradi stabilno plast SEI, natančno razvrščanje zmogljivosti pa zagotavlja konsistentnost izdelka.
Faza 4: Testiranje, validacija in certificiranje
Nobena baterija ne pride na trg brez obsežne validacije, ki zagotavlja varnost, zmogljivost in vzdržljivost.
Preizkusi delovanja in cikla
Baterije so podvržene več-vrednotenjem stanja:
- Zmogljivost in notranji upor pri različnih temperaturah (-30 stopinj –60 stopinj)
- Življenjska doba pri 25 stopinjah in 45 stopinjah pri polnjenju/praznjenju 1C
- Staranje koledarja med-shranjevanjem pri visoki temperaturi
Varnostni testi
Vključuje preskuse prenapolnjenosti, kratkega-stika, zmečkanin, vibracij, toplotnega šoka in preboja žebljev.
Simulacija toplotnega uhajanja je ključnega pomena za oceno širjenja toplote-robna razdalja med celicami in zasnova odzračevanja lahko upočasni verižno reakcijo za več kot 15 minut.
Skladnost in certifikati
Odvisno od ciljnih trgov lahko certificiranje vključuje:
- UN38.3, CE, IEC62133 – za izvoz in transport
- UL2271/1973, SAE J2929 – za severnoameriške standarde
- GB38031 – za kitajske EV baterije
Načrtovanje certificiranja 3–6 mesecev vnaprej preprečuje zamude pri proizvodnji in zagotavlja nemoteno globalno pošiljanje.
Faza 5: Množična proizvodnja in nenehne izboljšave
Ko sta zasnova in validacija končana, gre projekt v množično proizvodnjo-, kjer se inženirska natančnost sreča s tovarniško disciplino.
Nastavitev in validacija proizvodne linije
Sodobne tovarne litijevih baterij dosegajo več kot 80-odstotno avtomatizacijo.
Lasersko rezanje, natančno zlaganje in avtomatizirano varjenje zagotavljajo doslednost, medtem ko PPAP (Production Part Approval Process) potrdi vrednosti CPK nad 1,33 za kritične parametre.
Nadzor kakovosti in upravljanje dobavne verige
Implementacija sistemov MES in SPC omogoča-sledenje 200+ kontrolnih točk kakovosti v realnem času, kar zmanjša stopnjo zavrnitve do 40 %.
Surovine (npr. velikost delcev katodnega prahu, vsebnost vlage) se spremljajo, da se zagotovi sledljivost in dolgoročna -stabilnost.
Stalna optimizacija
Množična proizvodnja ni konec-je začetek nenehnih izboljšav.
S pomočjo povratnih informacij strank in analize podatkov na terenu lahko inženirji izboljšajo strukturo, optimizirajo algoritme BMS (prek posodobitev OTA) in pripravijo nadgradnje-naslednje generacije, kot je integracija-prevodniškega sistema ali hitrejše platforme za polnjenje.
Zaključek
Potovanje od prototipa do masovne proizvodnje odraža sodelovalno umetnost sodobnega inženirstva-brezhibno mešanico znanosti, oblikovanja in proizvodne discipline. Vsaka faza zahteva strokovno znanje, testiranje in timsko delo v elektrokemiji, mehanskem oblikovanju in programskih sistemih. Z dozorevanjem tehnologij naslednje-generacije, kot so polprevodni-in natrijeve-ionske baterije, se bo proces razvijal.

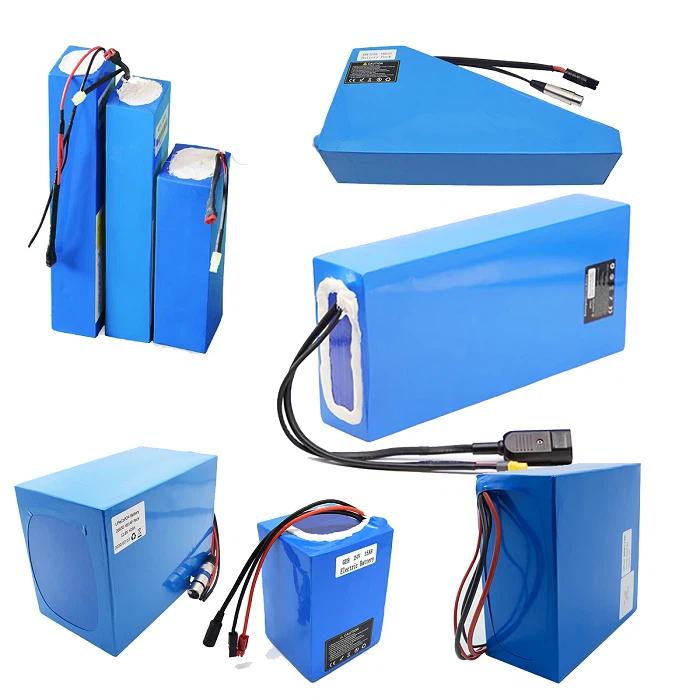

GEB je blagovna znamka pod General Electronics Technology Co., LTD, in profesionalnaproizvajalec baterij za e-kolesa.

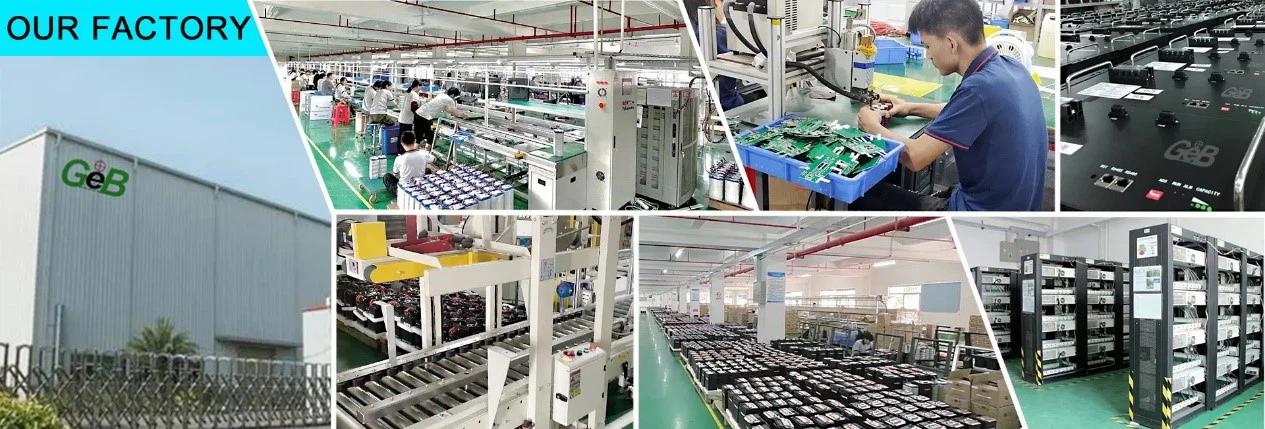

Od ustanovitve naše tovarne leta 2009 je GEB namenjen zagotavljanju visoko-kakovostnih, visoko-zmogljivih in okolju prijaznih litijevih baterij za evropski in severnoameriški trg e-koles. V preteklih letih smo si pridobili močan ugled med globalnimi strankami s podpiranjem naših temeljnih vrednot inovativnosti, kakovosti, storitev in odgovornosti.
Kot profesionalni proizvajalec baterij OEM/ODM GEB ponuja celovito rešitev od oblikovanja po meri in razvoja prototipa do množične proizvodnje. Pišite nam še danes, če želite izvedeti več o naših baterijskih rešitvah.
