V aplikacijah z visoko močjo, kot so električna motocikli, e-kolesa, industrijska orodja in sistemi obnovljivih virov energije, je nastavitev baterije 72V pogosto prednostna zaradi njegove sposobnosti dostave večjega navora, povečanega učinkovitosti in zmanjšanja izgube prenosa. Izdelava sistema 72V ne zahteva le pravega števila baterij, ampak tudi natančno razumevanje, kako konfiguracije baterije vplivajo na napetost, zmogljivost in varnost.
Številni uporabniki domnevajo, da je doseganje 72V preprosto stvar zlaganja baterij. Vendar pa lahko brez pravilnega znanja o serijah in vzporednih povezavah-in vplivu specifikacij akumulatorja, kot so trenutna ocena, notranja odpornost in kemija-sistem lahko slabše ali prezgodaj poslabša. Pravilna konfiguracija napetosti in toka neposredno določata delovanje, dolgo življenjsko dobo in zanesljivost.
Osnove konfiguracije baterije: serija proti vzporednici
Za oblikovanje a72V baterija, Najprej je treba razumeti dve temeljni metodi povezave: serije in vzporedno.
- Povezava serije: Povezava pozitivnega terminala ene baterije z negativnim terminalom naslednjega. V seriji se napetosti seštevajo, vendar zmogljivost AMP-urne (AH) ostaja enaka. To je metoda, ki se uporablja za povečanje skupne napetosti sistema.
- Vzporedna povezava: povezovanje vseh pozitivnih terminalov skupaj in vse negativne terminale skupaj. V tem primeru napetost ostane konstantna, vendar se zmogljivost (AH) poveča. Ta metoda se uporablja, ko je potreben daljši čas trajanja ali večji odhod toka.
Ker je cilj doseči 72V, je treba baterije povezati zaporedno.
Možnosti napetosti: primerjava konfiguracij baterij 6V in 12V
Na splošno obstajata dva pristopa k sestavljanju sistema 72V z uporabo baterij zunaj police: s 6V ali 12V enotami.
- Uporaba 6V baterij:
Doseganje 72V je potrebnih 12 baterij (6V × 12=72 v).
- Uporaba 12V baterij:
Potrebnih je samo 6 baterij (12V × 6=72 v).
Praktična primerjava
12V baterije:
- Zahteva manj enot in manj povezav, kar zmanjšuje zapletenost in potencial za napake ožičenja.
- Običajno ponujajo večjo zmogljivost odvajanja toka, zaradi česar so primernejši za obremenitve z veliko močjo, kot so motorji ali pretvorniki.
6V baterije:
- Pogosto ceneje, zlasti v formatih svinčene kisline v globokem ciklu.
- Ponudite širšo paleto možnosti v smislu faktorja obrazca in nadomestne prilagodljivosti.
- Morda je bolj primeren za uporabnike z dostopom do poceni ali presežkov inventarja.
Izbira med 6V in 12V baterijami je odvisna od omejitev prostora, zahtev po trenutnem sistemu in nastavitve vzdrževanja. Vendar pa je za večino gradnje baterij 72V akumulatorjev 12 V baterij pogostejše zaradi svoje preprostosti in boljše združljivosti z električnimi vozili.
Izračun jedra: Koliko 12V baterij za dosego 72V?
Formula je preprosta:
Število baterij=ciljna napetost ÷ napetost akumulatorja
Za 12 V baterij:
72V ÷ 12V=6 baterije (serijsko)
Vsaka baterija prispeva 12 voltov in ko je povezana zaporedno, je skupna napetost sistema vsota vseh posameznih napetosti. Skupna zmogljivost pa ostaja enaka kot pri eni bateriji v verigi.
Na primer, če ima vsaka 12V baterija zmogljivost 20ah, bo celotni 72V paket 72V 20ah-ne 72V 120ah.
To razlikovanje je ključnega pomena pri ocenjevanju sistema izvajanja in trenutnega dostave. Če je potrebna večja zmogljivost, lahko dodatne nizi serije 72V povežete vzporedno z obsegom AH.
Korak za korakom: Kako povezati 6x 12V baterije v seriji
Če želite varno povezati šest 12V baterij v seriji za sistem 72V, sledite tem korakom:
1. priprava:
- Zagotovite, da so vse baterije iste blagovne znamke, modela, napetosti in zmogljivosti.
- V idealnem primeru bi morali biti iz iste proizvodne serije, da bi zagotovili uravnoteženo zmogljivost in polnjenje.
2. zaporedje ožičenja:
- Priključite negativni (-) terminal baterije 1 na pozitiven (+) terminal baterije 2
- Priključite negativno (-) baterije 2 na pozitivno (+) baterije 3
- Nadaljujte ta postopek do baterije 6, katere negativni (-) terminal bo služil kot negativni izhod sistema
- Pozitiven (+) baterija 1 bo sistemski pozitiven izhod
3. Končni izhod:
Napetost, izmerjena med pozitivno baterijo in negativno baterijo, mora biti približno 72 V (ali več, če je popolnoma napolnjena).
4. Dvojno preverjanje:
- Preverite, da so vse povezave tesne in brez korozije.
- Za obdelavo pričakovane obremenitve toka uporabite izolirane kable ustreznega merilnika.
Ključni vidiki pri gradnji 72V baterijskega sistema
Medtem ko je povezovanje šestih 12V baterij v seriji tehnično preprost, obstaja več kritičnih varnostnih ukrepov za zagotovitev varnosti, zanesljivosti in dolgoročnih zmogljivosti.
Uporabite enake baterije
Vseh šest baterij se mora ujemati z napetostjo, zmogljivostjo (AH), kemijo, blagovno znamko in po možnosti proizvodno serijo. Razlike v notranjem odpornosti ali najsodobnejšemu zdravju lahko privedejo do neuravnoteženega polnjenja in odvajanja, kar lahko povzroči:
- Zmanjšana življenjska doba sistema
- Prezgodnja razgradnja šibkejših celic
- Tveganje za toplotno pobeg v litijevih sistemih
Varne prakse ravnanja
Sklop baterije vključuje znatno tveganje, če se ne izvaja pravilno. Vedno se držite naslednjih varnostnih protokolov:
- Nosite izolirane rokavice in varnostna očala za zaščito pred električnim udarcem in izpostavljenostjo kislini (zlasti za baterije s svinčeno kislino)
- Izogibajte se iskre in odprite plamen v bližini nastavitve baterije
- Za varno ravnanje z največjim tokom uporabite ustrezne merilne kable in priključne konektorje
- Zagotoviti, da so terminali čisti, tesni in brez korozije
Združljivost polnilnika
Za učinkovito in varno polnjenje baterijskega sistema je potreben polnilnik z oceno 72V. Poleg tega:
- Baterije s svinčeno kislino zahtevajo profile konstantne napetosti (CC/CV) in kompenzacijo temperature
- Litij-ionske ali življenjske baterije zahtevajo algoritme za naboj, specifične za litij, s strogimi napetostnimi meji in tokom omejitev
BMS za litijeve sisteme
Če uporabljate litijeve baterije, je integracija sistema za upravljanje baterij (BMS) obvezna. Kakovostni BMS zagotavlja:
- Previsoka, pretirano polnjenje in zaščita pred prekomernim tokom
- Uravnoteženje celic med nabojem ciklov
- Spremljanje temperature in izolacija napak
Preskakovanje BM -jev v litijevih nastavitvah ni samo tvegano, ampak lahko privede do nepopravljive škode ali nevarnosti za varnost.

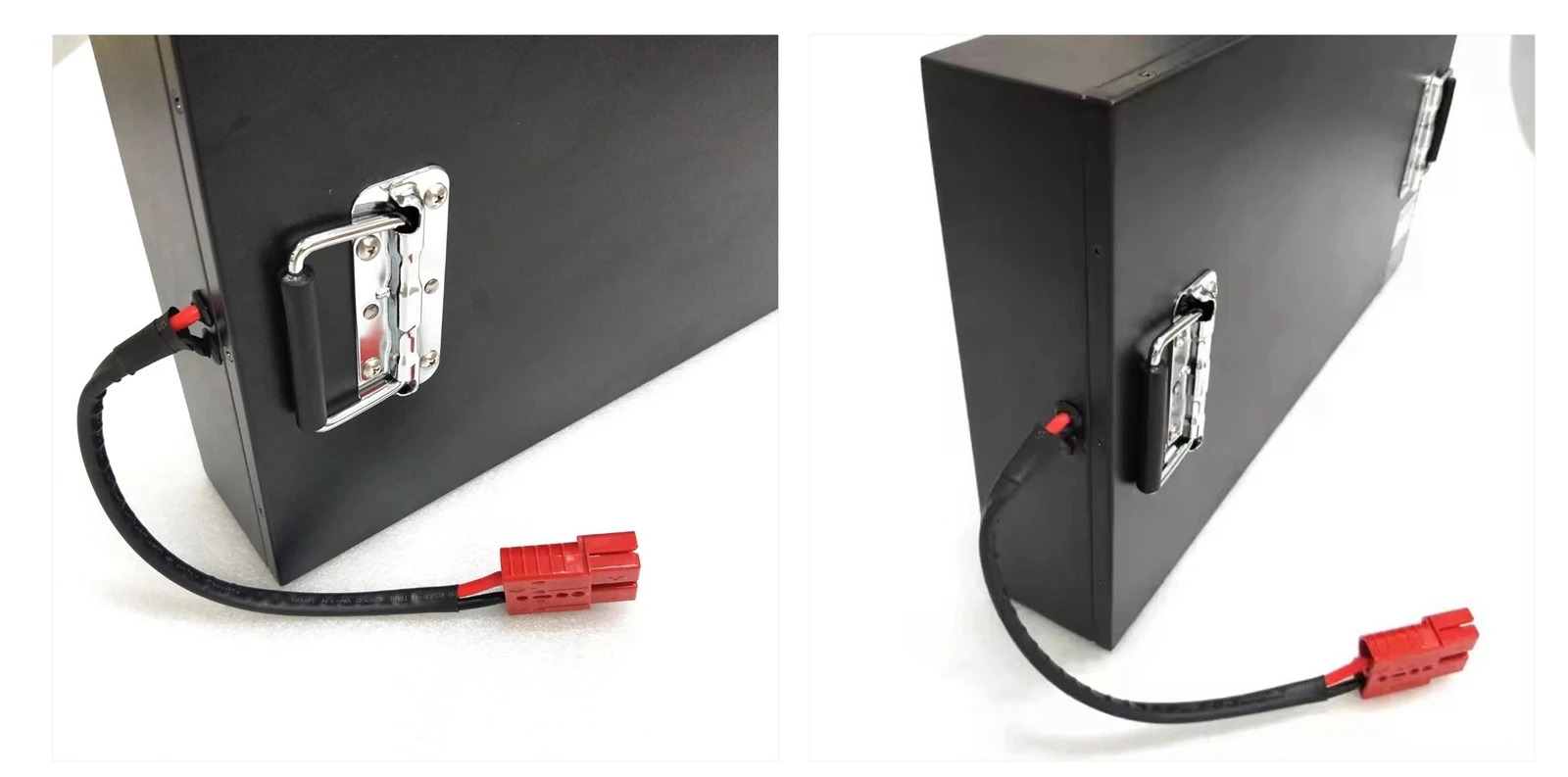

Aplikacije v realnem svetu 72V baterijskih sistemov
Konfiguracija 72V je široko sprejeta v več panogah zaradi optimalnega ravnovesja med stopnjo napetosti in kompleksnostjo sistema.
- Električna vozila (Ebike, skuter, motocikel)
Večina visokozmogljivih e-koles in električnih skuterjev uporablja pakete 72V 20AH ali 72V 32AH, kar zagotavlja dovolj napetosti za napajanje med 2000 W in 5000W. Ta nastavitev zagotavlja hiter pospešek, daljši doseg in boljšo učinkovitost naklonov.
- Golf vozički
Nekateri vozički za golf uporabljajo 4 × 12V baterije in kompenzirajo z Boost pretvorniki, da dosežejo 72V, vendar to uvaja dodatno zapletenost in izgubo energije. Povezava z neposrednimi serijami 6 × 12V je na splošno varnejša, enostavnejša in bolj robustna.
- Industrijska oprema in obnovljiva shramba
V nastavitvah z visokim povpraševanjem, kot so sončni sistemi zunaj omrežja, skladiščna robotika in rezervne napajalne sisteme, 72V nastavitve minimizira tok (v primerjavi s 48V ali nižjimi sistemi), kar zmanjšuje velikost kabla in uporne izgube, zlasti kritične za dolgotrajene izpuste ali oddaljene naprave.
Tehnični parametri in izračuni energije
Območje napetosti
Čeprav je nominalna napetost 72V, delovanje v realnem svetu obsega območje:
- Popolnoma napolnjen sistem: 13.5V × 6=81 v
- Izpustitev (zaščita nizke napetosti): 10.5V × 6=63 v
Ta dinamični razpon je treba upoštevati pri izbiri motoričnih krmilnikov, pretvornikov in sistemov za zaščito pred nabojem.
Energetska zmogljivost
Skupna vsebnost energije se izračuna kot:
Energy (WH)=napetost (v) × zmogljivost (AH)
Primer:
6 × 12V 100ah baterije v seriji → 72V 100AH = 7200 WH (7,2kWh)
To je uporabna energija (pod pogojem učinkovitosti sistema), ki lahko v idealnih pogojih napaja napravo 1000W približno 7,2 ure.
Zaključek
Za izdelavo 72V baterijskega sistema z uporabo 12V enot potrebujete šest baterij, povezanih z serijo. Ta konfiguracija je preprosta, vendar zahteva tehnično disciplino za zagotavljanje enakomernosti baterije, pravilnega ožičenja in varnostnih protokolov.
Poleg doseganja 72V morajo uporabniki upoštevati tudi:
- Zahtevana zmogljivost (AH) za želeni čas izvajanja
- Nalagajte tok, da izberete ustrezne baterije z oceno odvajanja
- Kemija baterije, uravnoteženje stroškov, zmogljivosti in življenjskega cikla
- Varnost sistema, zlasti pri litijevih celicah
V visokonapetostnih sistemih lahko manjši nadzor nad oblikovanjem ali namestitvijo znatno vpliva na delovanje ali varnost. Ne glede na to, ali so za električni transport ali stacionarno skladiščenje, premišljeno načrtovanje in kakovostne komponente niso pogajanja.
O avtorju

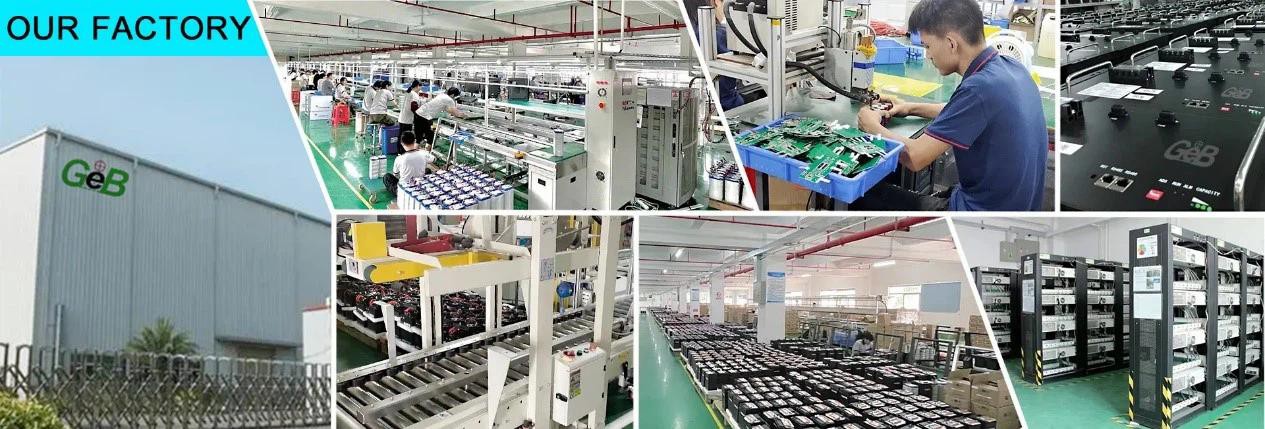

GEB je blagovna znamka General Electronics Technology Co., Ltd. GEB je vodilnaproizvajalec ebike litijevih baterijNa Kitajskem se osredotoča na litijeve baterije za električna kolesa in zagotavljajo napredne 72V električne raztopine za kolesa. GEB, ustanovljen leta 2009 in s sedežem v Shenzhenu, je prerasel v zaupanja vredno blagovno znamko v industriji z več kot 180 zaposlenimi in letno prodajo več kot 30 milijonov dolarjev.
